主要特點

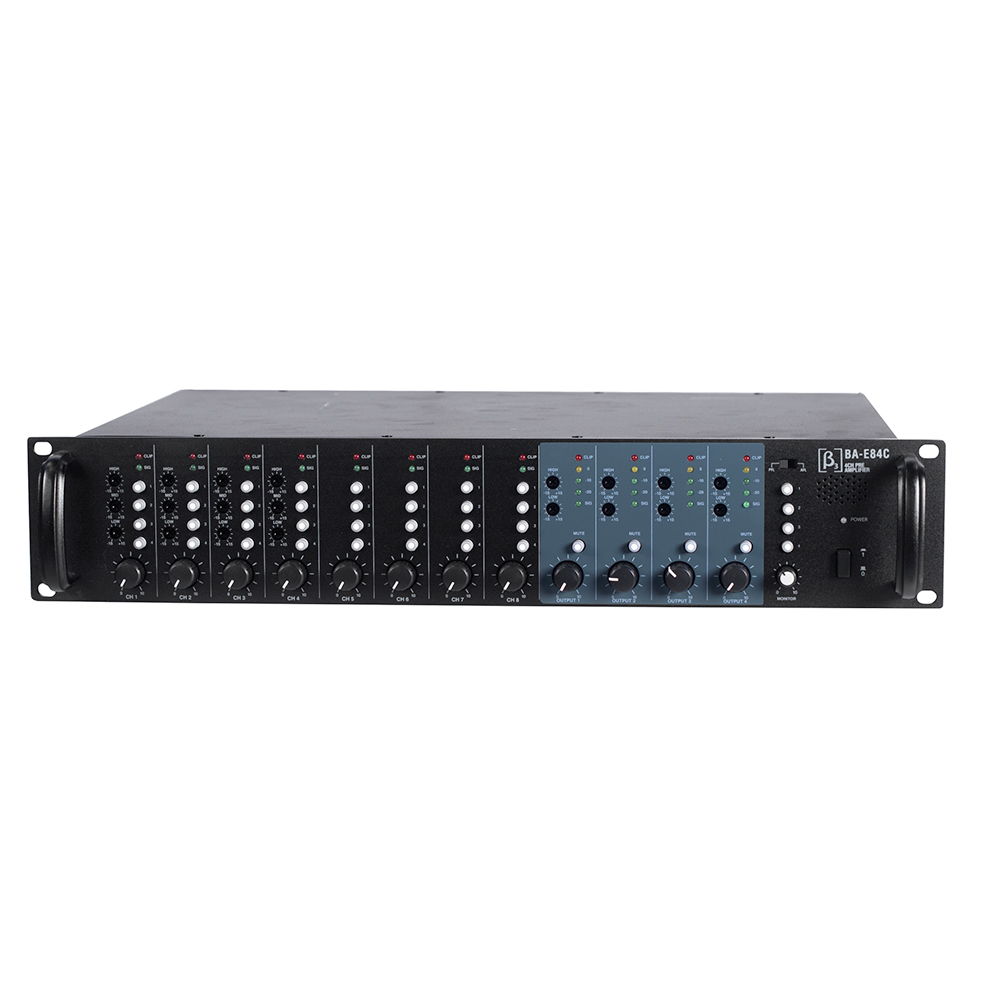

前面板
4路麥克風、線路輸入(1-4通道)帶3波段均衡器和選擇開關
4路線路輸入(5-8通道)帶選擇開關
4路輸出帶2路音調控制和靜音開關
FPL/AFL 監聽選擇開關

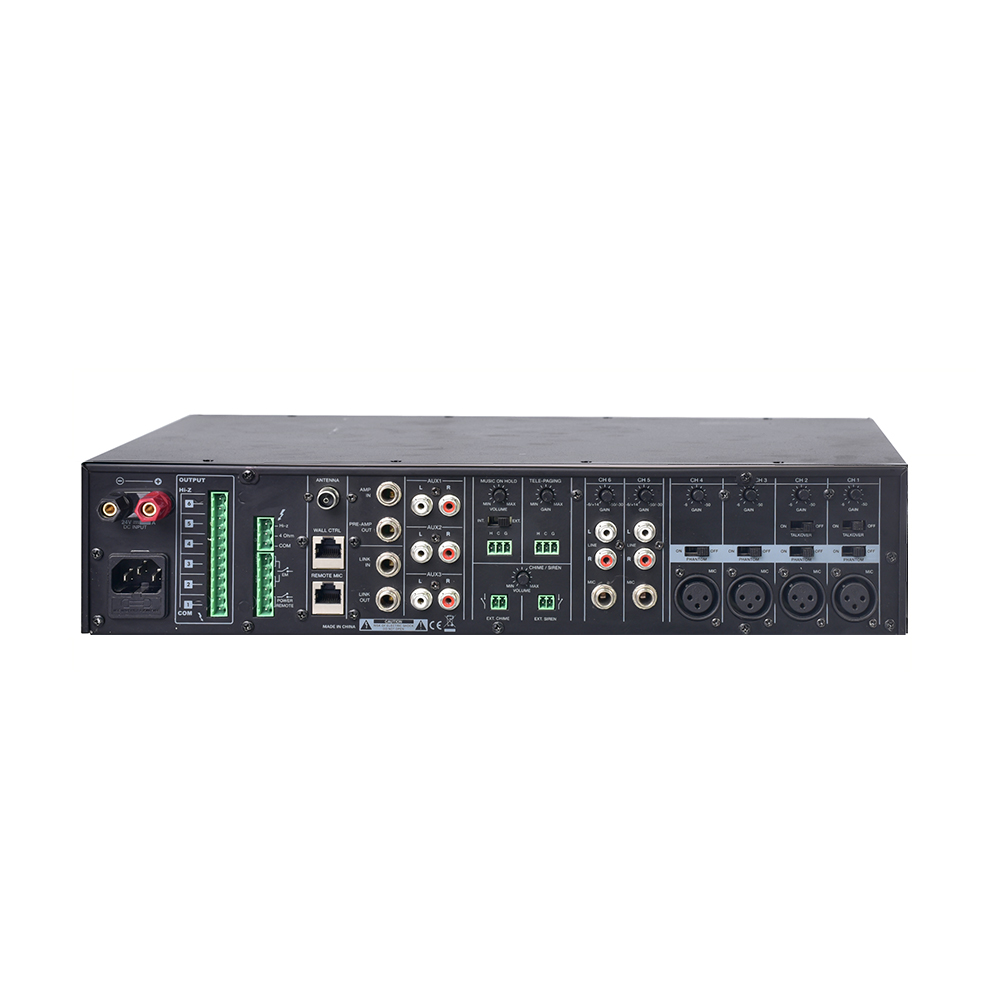

后面板
每路輸入增益控制
通道1優先開關
1-4通道幻象電源開關
連接器
1-4路為XLR接口或6.35mm接口
5-8路6.35mm接口和RCA接口
歐式端子支持外音頻設備靜音控制輸出
Rj45插口支持遠程控制面板(BA-EV1P)
Rj45插口支持分區遠程尋呼話筒(BA-E4M)
歐式端口支持4路輸出及靜音
歐式端口支持直流24V輸入和直流輸出
指示燈
電源,信號,每通道輸入限幅和信號顯示-10dB,
0dB,每路輸出限幅
參數
額定輸出水平/阻抗 | 0dB/600ΩBalanced |
輸入靈敏度/阻抗 | Mic Input-50dB~ -6dB/20KΩBalanced Line Input-30dB~+14dB/20 KΩBalanced Remote Input 0dB/600ΩBalanced |
輸出水平/阻抗 | 0dB/600ΩBalanced |
頻率響應(-1dB) | 20Hz-20KHz |
總諧波失真 | <0.1% |
串擾 | >70dB |
均衡 | 輸入 High:12kHz±15dB Mid:2.5kHz±15dB Low:80Hz±15dB |
輸出 High:10kHz±15dB/Low:100Hz±15dB | |
信噪比 | >90dB |
電源 | AC 230V Volt,50~60Hz |
重量 | 6.4Kg |
尺寸(W×H×D) | 420×88×320mm |
